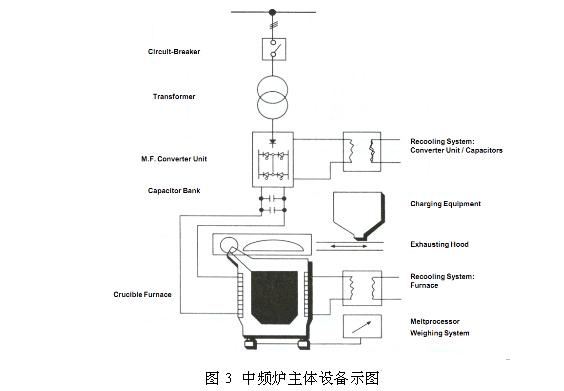

設備的總體組成有：整流變壓器、中頻電源柜、補償電容器、短網、中頻感應熔煉爐、液壓傾動裝置、水冷系統、烘爐設備等主要部分。如圖3

中頻電源是中頻感應爐所配的專用電源，屬于設備的重要組成部分，它將50HZ的工頻

電源通過“交流-直流-交流”變頻過程轉化為中頻電源，供給中頻感應爐負載，如圖4?？紤]到目前的電力電子技術，中頻電源容量不宜超過25MW。

感應爐本體主要包括爐體、固定架、傾動油缸、水冷電纜、耐火膠泥、主回路銅牌、磁軛、爐蓋等，如圖5。
