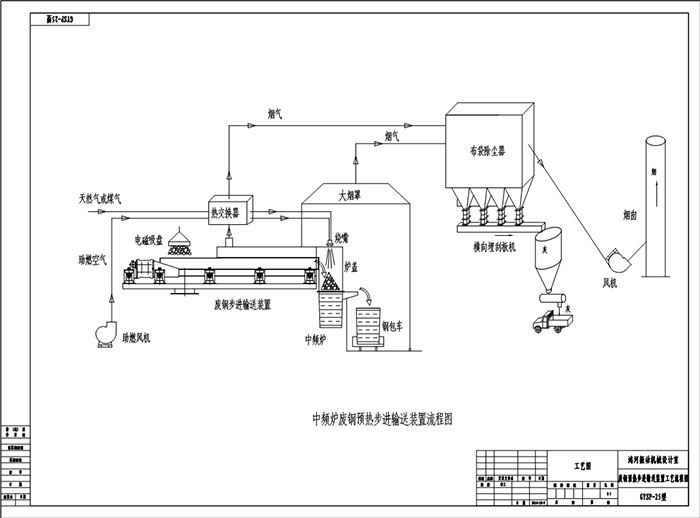

第五代中頻爐廢鋼預熱步進輸送裝置工藝流程圖

    電磁吸盤將廢鋼加入到步進輸送機的輸料槽內，經步進輸送機輸送到中頻爐內，中頻爐上部設加熱罩，加熱罩上裝有燒嘴，從上部對進入中頻爐的廢鋼加熱。加快廢鋼融化速度，縮短冶煉時間。保溫罩設在步進輸送機出料端上部，其上部設有除塵管，煙氣經保溫罩從除塵管排出，在排出過程中，可對廢鋼進行預熱，充分利用熱能，同時為減少煤氣用量，可對爐內排放的高溫煙氣；利用熱交換器對助燃空氣、煤氣提前預熱到100-200℃。廢鋼通過出料口進入中頻爐的時候溫度可達到400-600℃。
    在上述助燃及輸料過程中，為保障煤氣使用安全，可實現煤氣監測聲控報警功能。
